UPPDATERING 2026-03-28

Nya delningsfilter som sitter på locket (mer om detta längst ner):

Eftersom jag är influerad av högtalaroraklet Professor Stig Carlssons OA-princip vill jag med dessa högtalare försöka mig på en utveckling av principen (som egentligen, efter typ-nomenklaturan, inte längre kan kallas en OA-högtalare). Min tanke är att folk har bokhyllor och annat på väggen mellan högtalarna, som jag har. De kan sticka ut en halv meter från väggen. Om man då mot samma vägg med lämpligt avstånd mellan varandra har dessa utstickande möbler kommer OA-principen inte fungera. Det har jag med denna konstruktion tagit fasta på.
[ Denna högtalare är inte färdigutvecklad, det pågår. Främst är det delningsfiltret som jag jobbar på. Kan inte mäta ute förrän till sommaren 2026, innan det är den inte helt färdig. Återkommer när den är färdig. ]

Bilder

Vi sidan om elementen finns det dämpmaterial som skall dämpa tidiga reflexer. De ensamma diskantelementet är till för bättre spridning vid högre frekvenser:

Högtalaren sitter ca 25cm ut från väggen för att inte störas av bokhyllan mm.

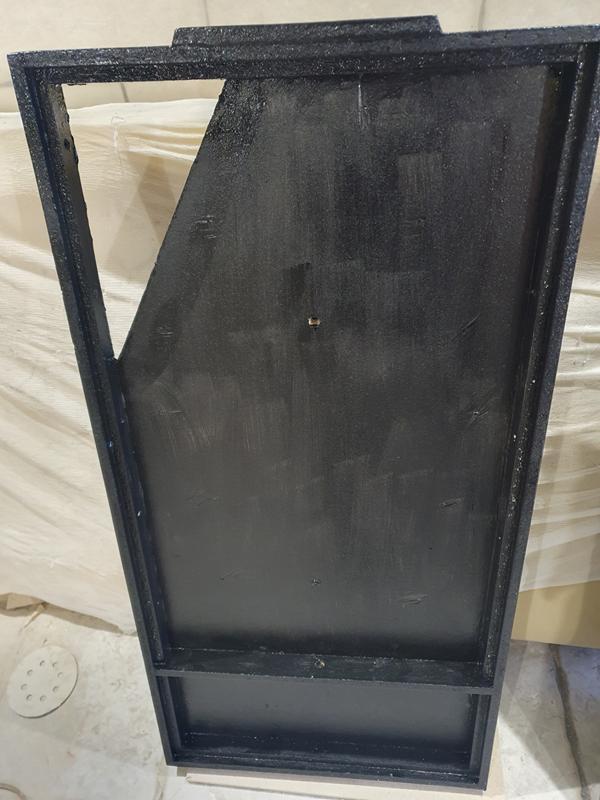

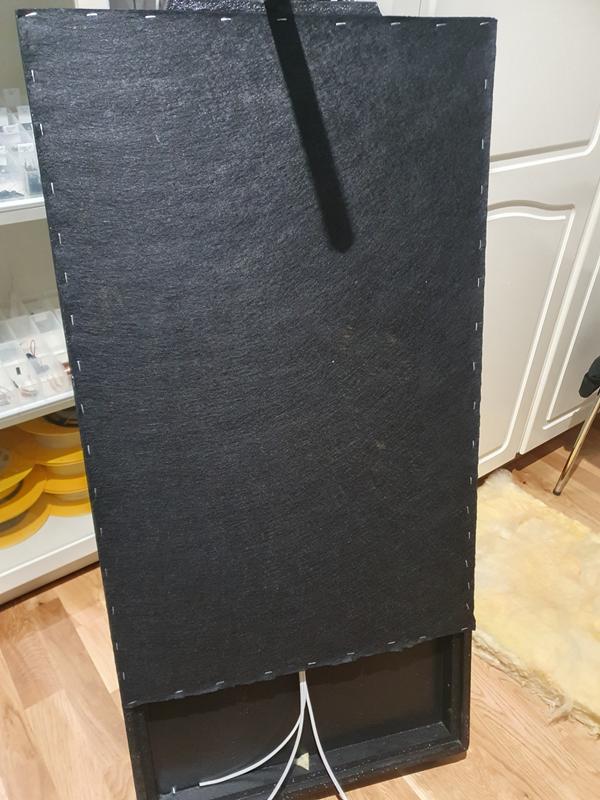

Delningsfiltret har en egen låda i högtalaren. Hela baksidan är dämpad med 45 mm glasull:

Grundläggande data

Lådan är golvstående på ca 21 liter netto och är avstämd till 35 Hz. Den har inga parallella ytor någonstans, vare sig på insidan eller på utsidan. De två diskanterna är placerade för gynnsammast möjliga spridning åt sidorna och uppåt där bakvägg och tak är en del an högtalaren. Bas/mellan-registret är vinklad mot lyssnarplatsen och uppåt. Tidiga reflexer dämpas bort likaså stående vågor mellan högtalare och vägg. Högtalaren skall ha en så rak impedans- och faskurva som möjligt.

Elementen är:
2st SB Acoustics SB26STAC-C000-4 diskantögtalare. Datablad: SB26stac-c000-4
och
1st SB Acoustics SB17NBAC35-4 bas/mellanregister. Datablad: SB17NBAC35-4

Mätningar

Mätningarna är med delningsfilter nr 9. Jag kommer fortsätta mät och helt klart blir det inte förrän till sommaren 2026 när jag kan mäta utomhus.

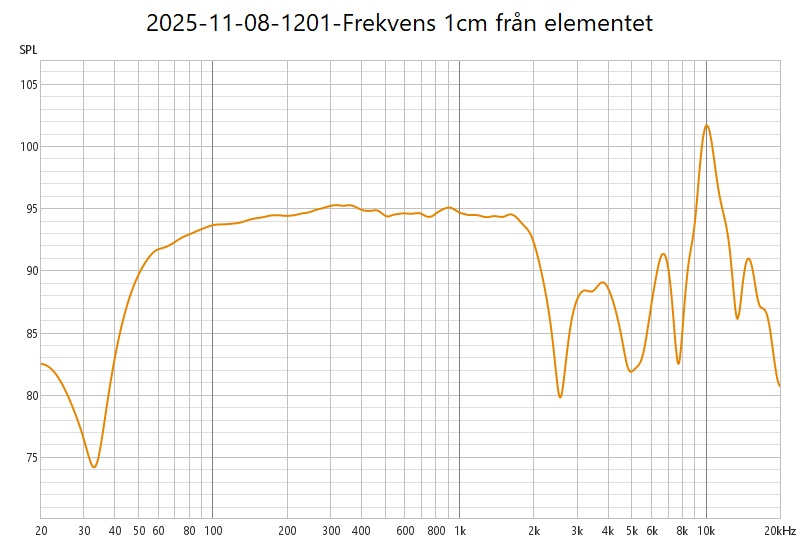

Matning 1cm från elementet i lådan utan delningsfilter, smooth används inte här:

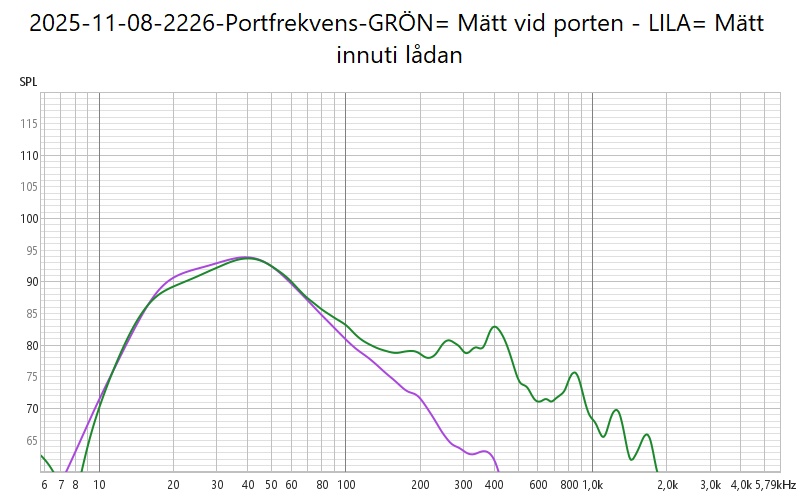

Samma som ovan fast mätt vid porten (basreflexporten):

Porten mätt innuti lådan:

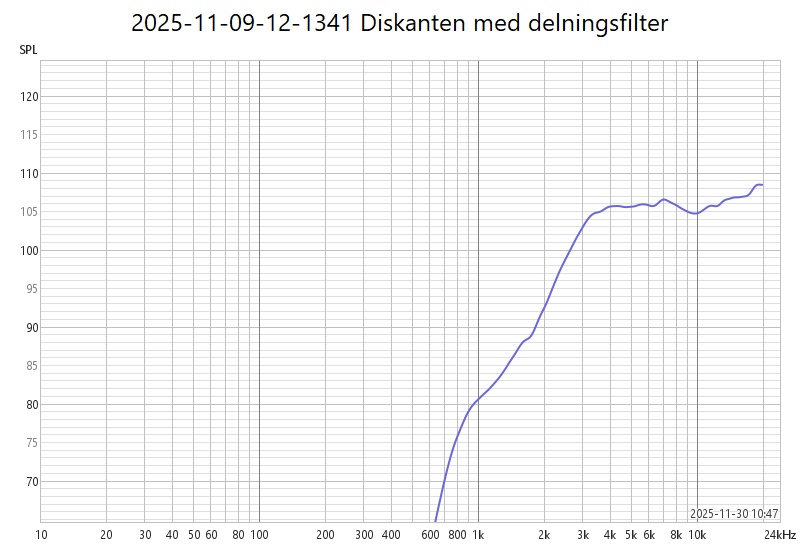

Diskanten med delningsfilter 1cm:

Delningsfiltrets uppdelning:

Frekvenskurva mätt 2m framför en högtalare i mitt arbetsrum. Arbetsrummet är på 10m2. Det betyder att basen inte lyfts upp lika mycket som i större rum:

En högtalare mätt ifrån 270cm (=lyssningsplats) i lyssningsrummet:

Spridningen i lyssningsrummet 270cm (utgående från lyssningsplats):

Distorsion THD från lyssningsplats 270cm med 86dB:

Lyssningstest

GosthReflex, tillsammans med detta bashorn, är de bästa högtalare jag någonsin lyssnat på. Minnet kan svika men som jag ser det nu är detta det bästa. Kommer mer beskrivning av ljudet senare….

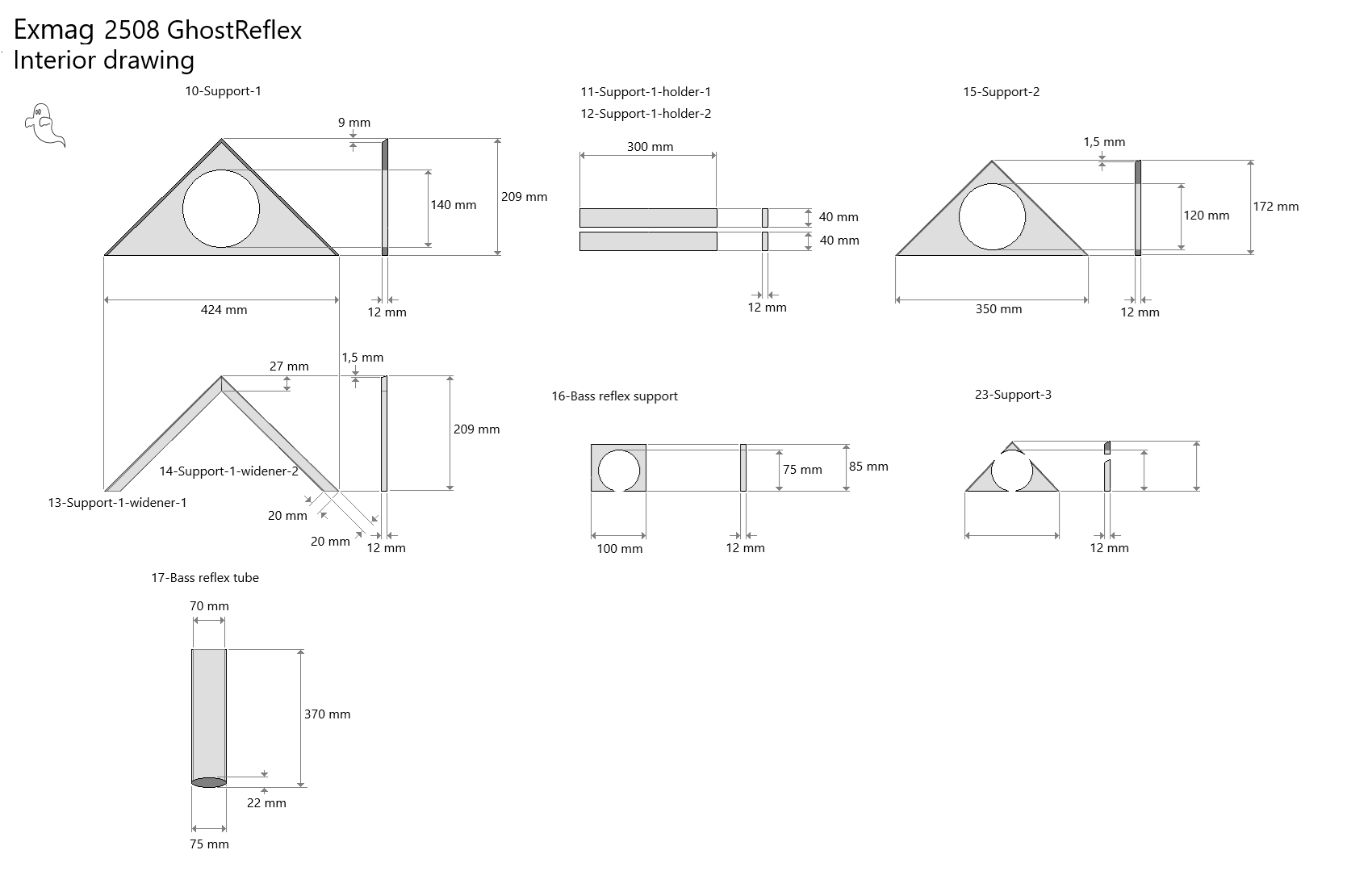

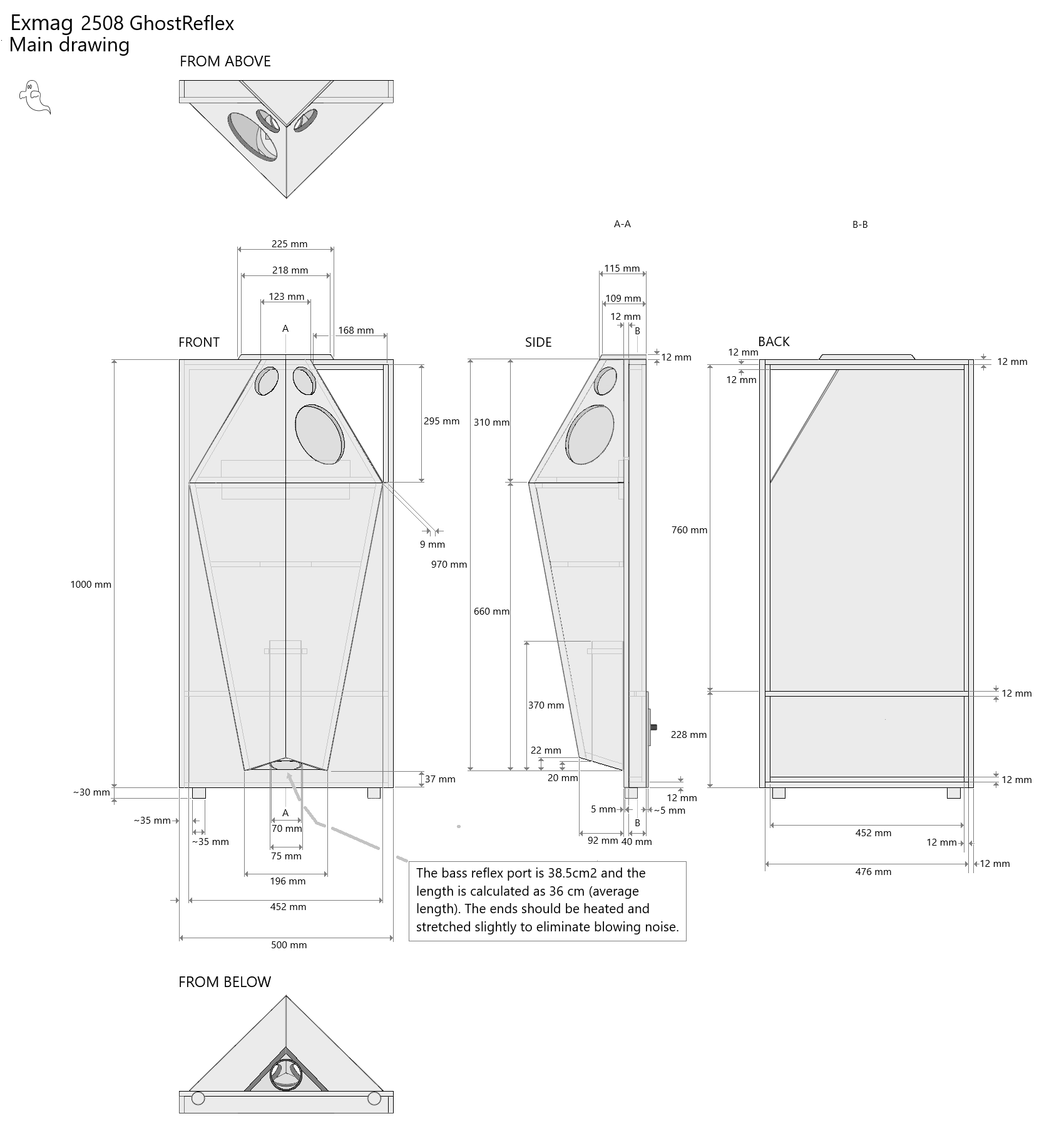

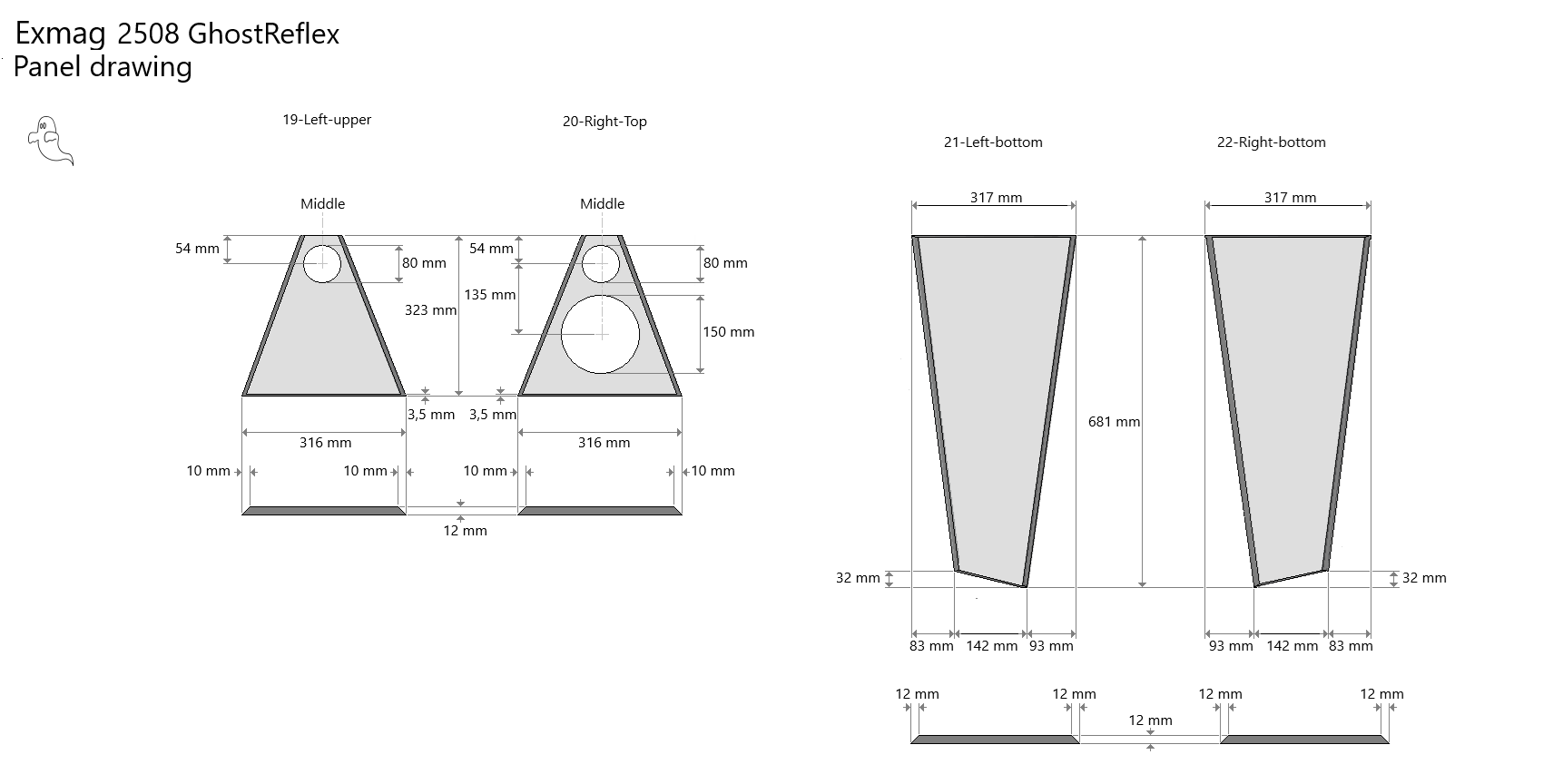

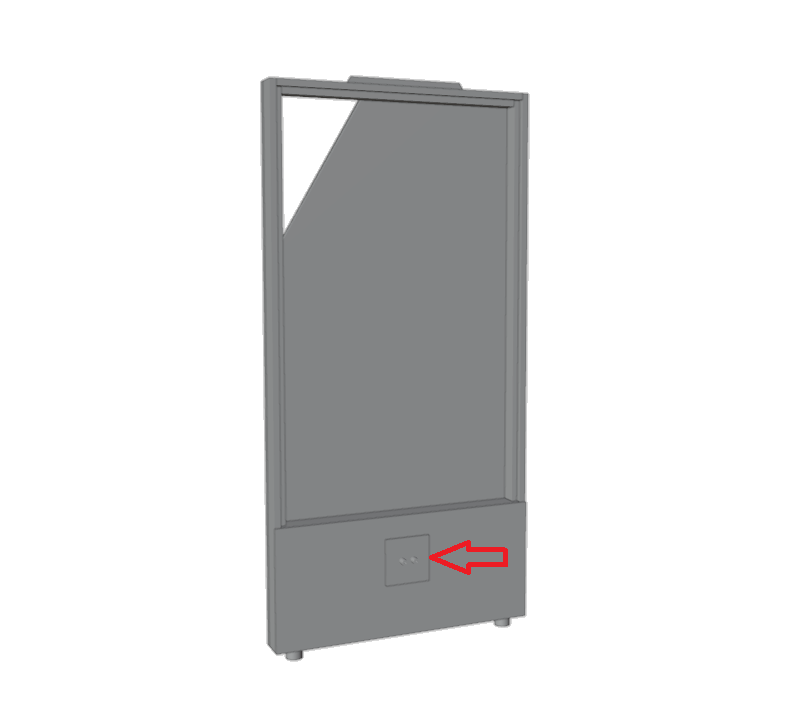

Ritningar

Klicka på ritningarna och sedan på bilden som öppnas så visas ritingarna i full storlek.

Byggbeskrivning

Första bygget

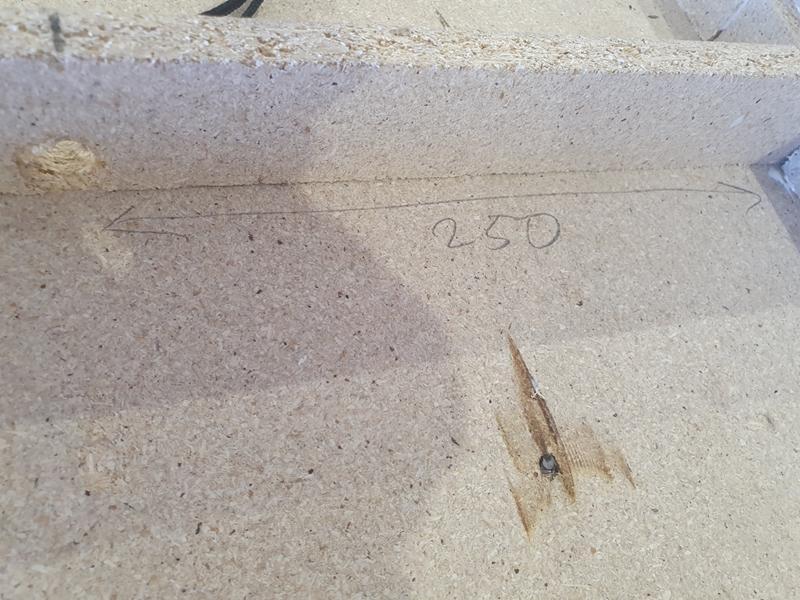

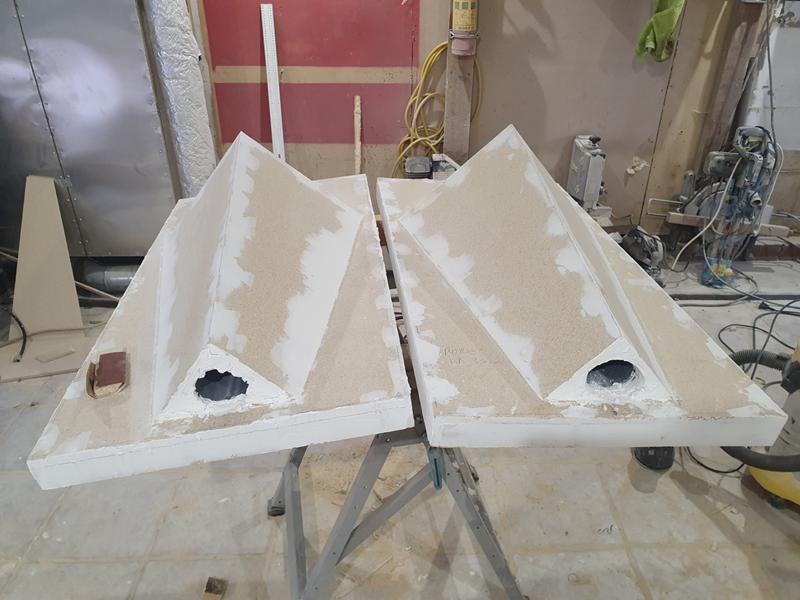

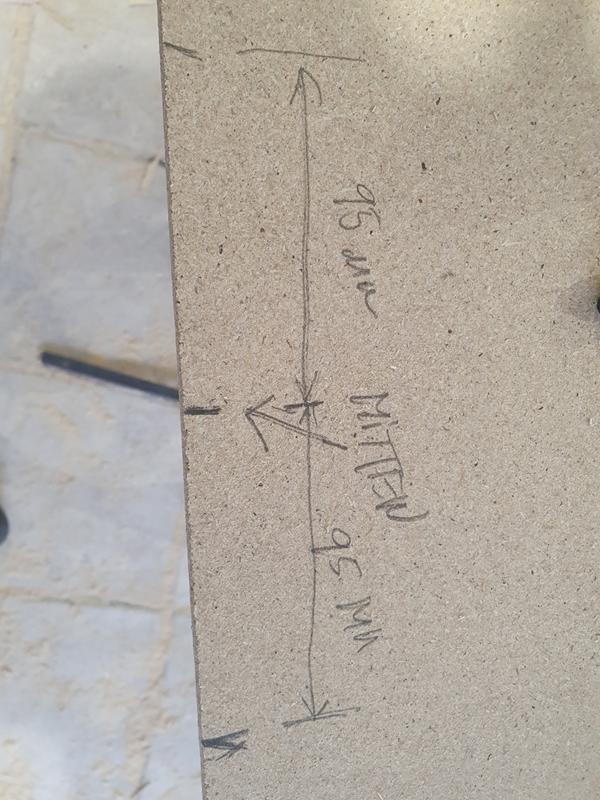

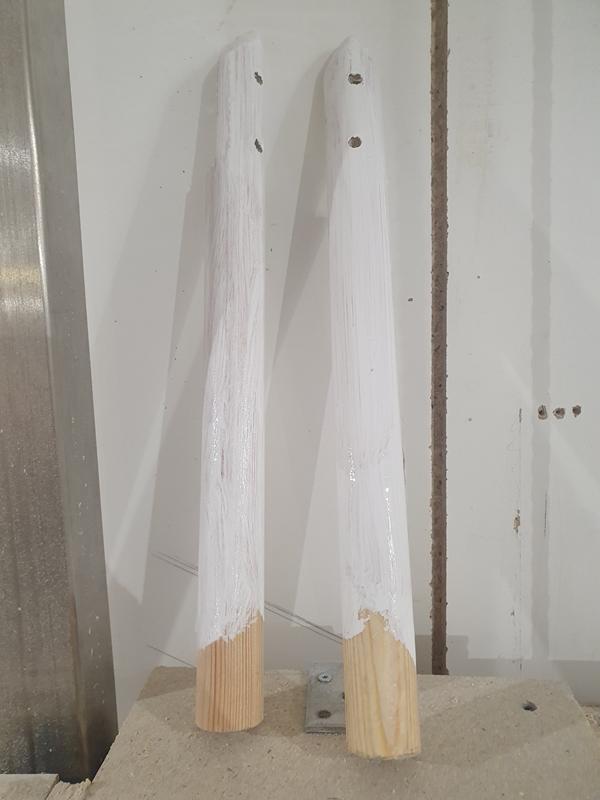

Första bygget stämmer inte exakt med ritning och byggbeskrivning ovan. Under tiden jag byggde upptäckte jag vad som går och vad som inte går mm. Det som inte går eller är svårt att få till är ändrat när ritning och byggbeskrivning gjordes.

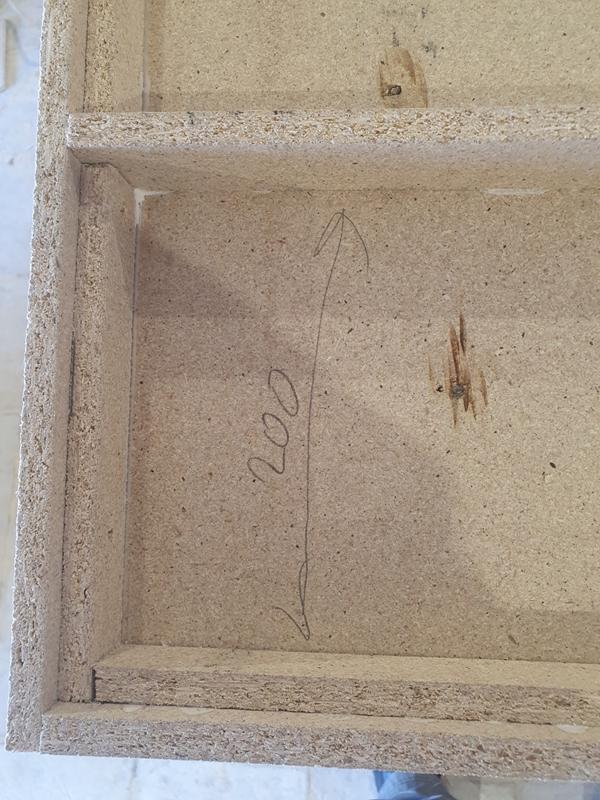

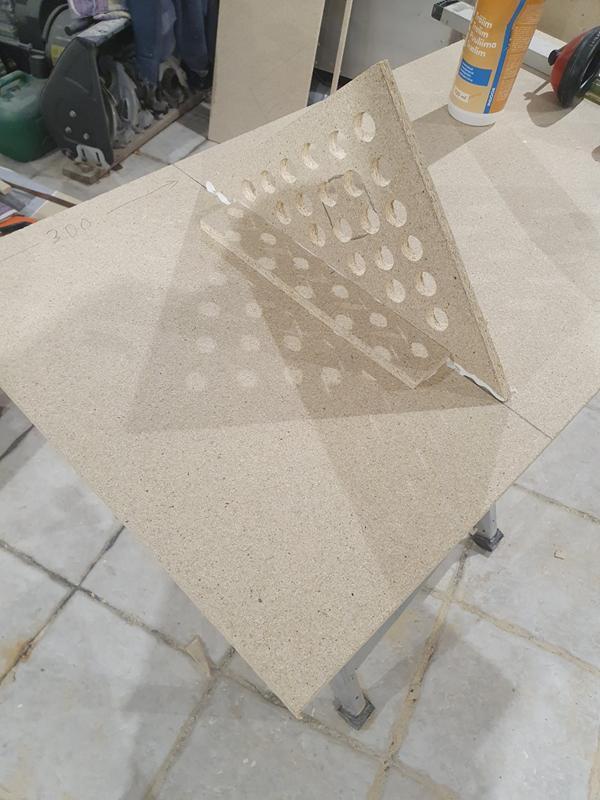

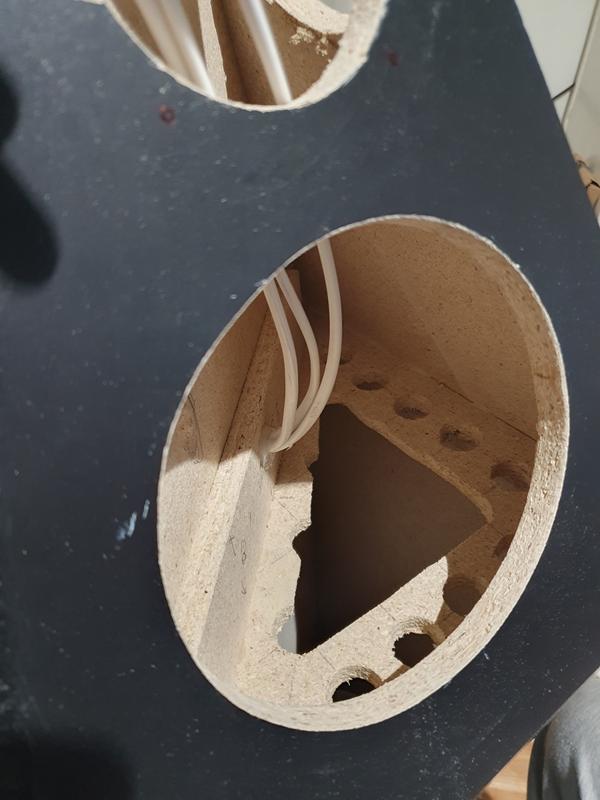

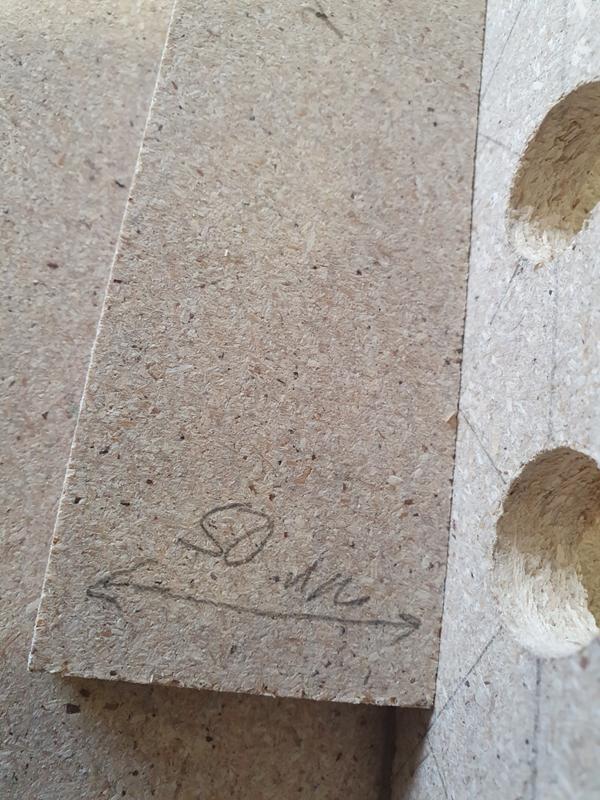

På ritning är detta ändrat till ett stort hål istället för många små.

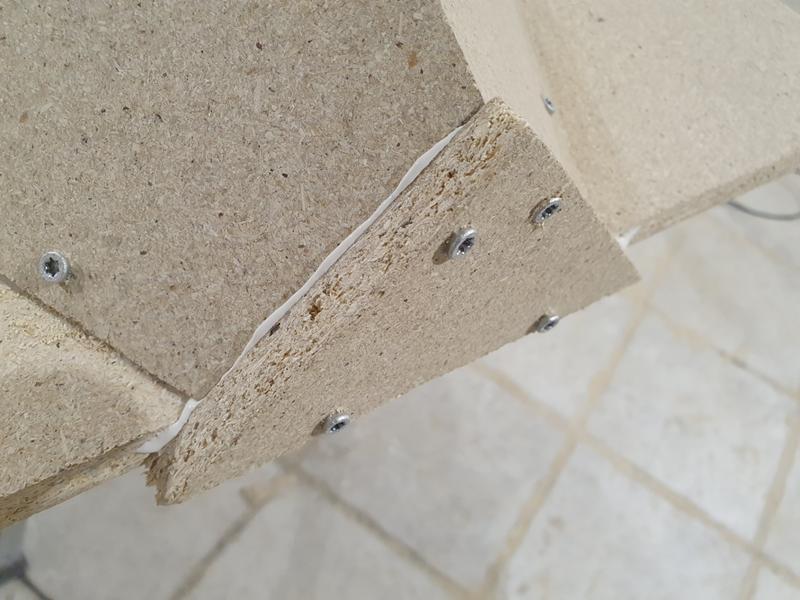

Borra innan det skruvas. Här valde jag bort att borra med tydligt resultat:

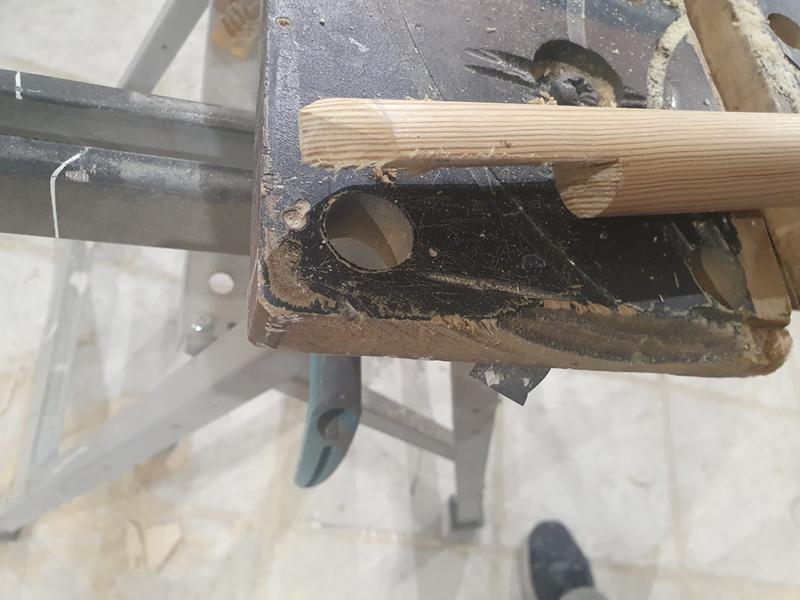

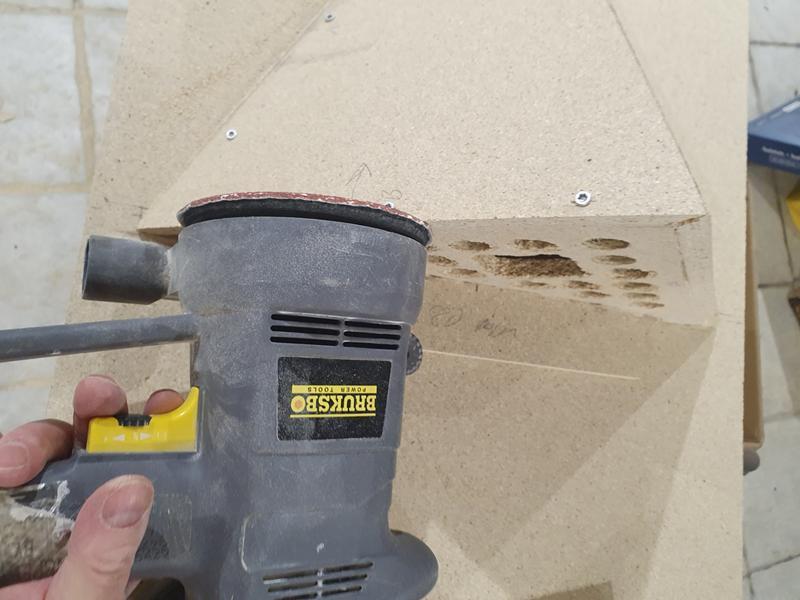

Det bruna på baksidan är skruvar jag kapat av med vinkelkap:

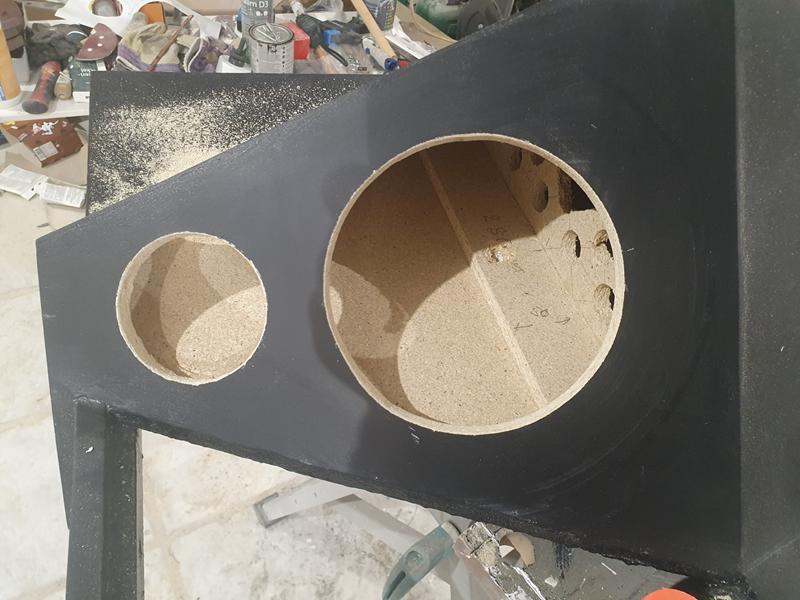

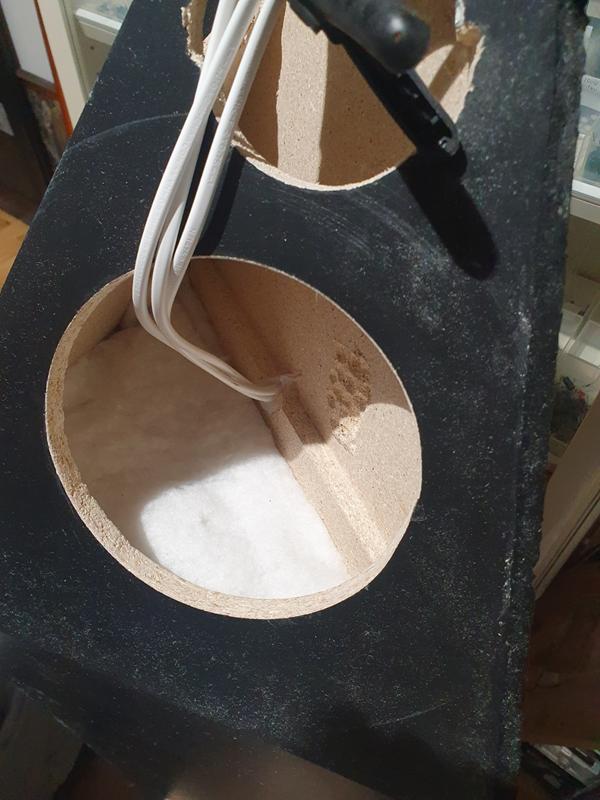

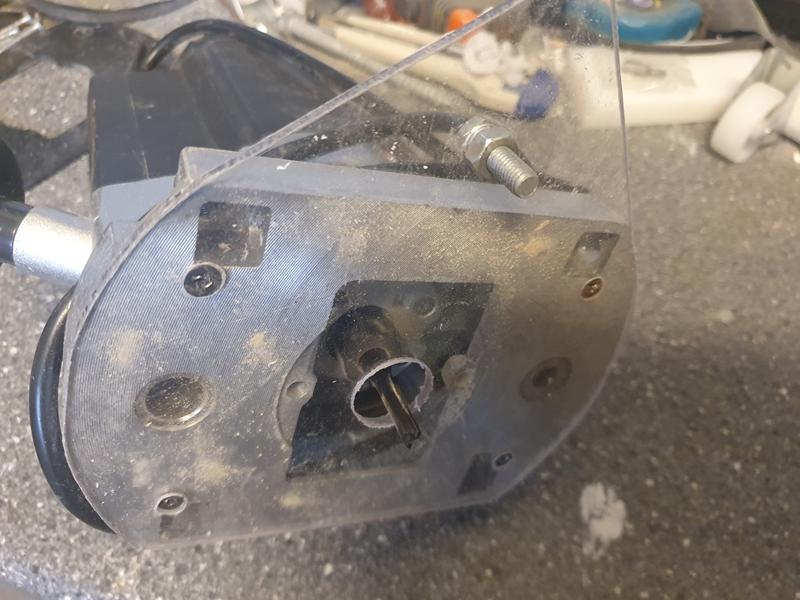

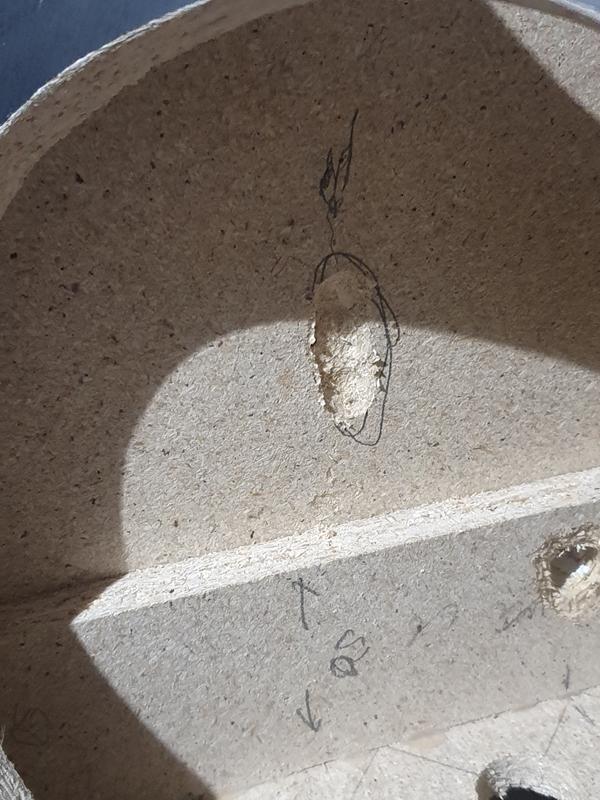

Fick fräsa ett spår för att elementet skulle få plats:

Avsatsen närmast elementen är dämpad med 105 Gram polyester:

Utrymmet för elementen är dämpad med 40 Gram långhårigt fårull:

Dämpningen här är till för att dämpa tidiga reflexer. Mer dämpning här som bas-/mellanregistret sitter och bara en cm tunn duk på andra sidan där bara en diskant sitter:

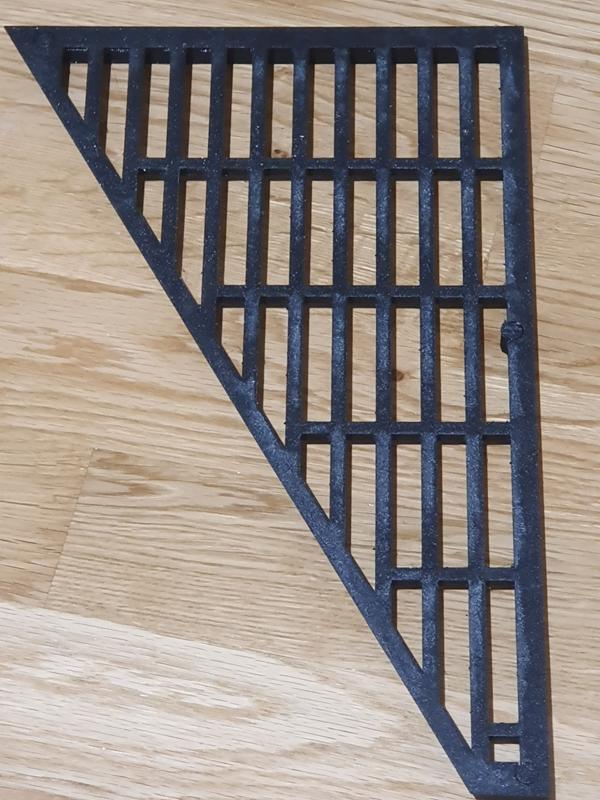

Skriver ut galler som skall sitta över dämpmaterial:

Skriver ut 4st sådana här varvid två är spegelvända:

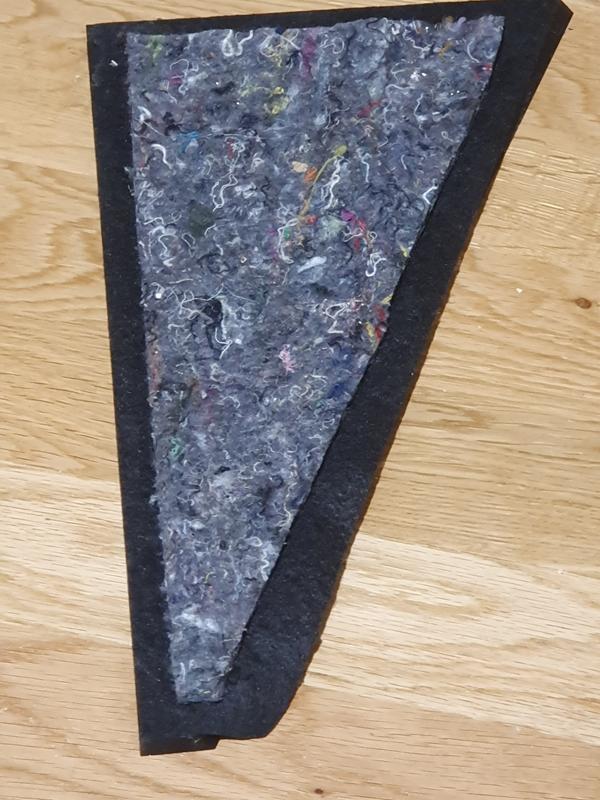

Dämpmaterial placerat i den som sitter där bara en diskant sitter:

En av dem monterade:

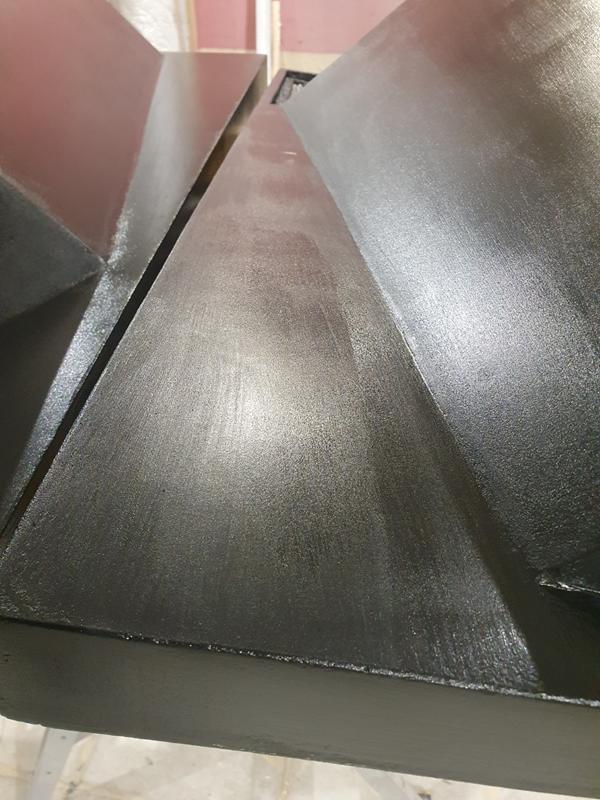

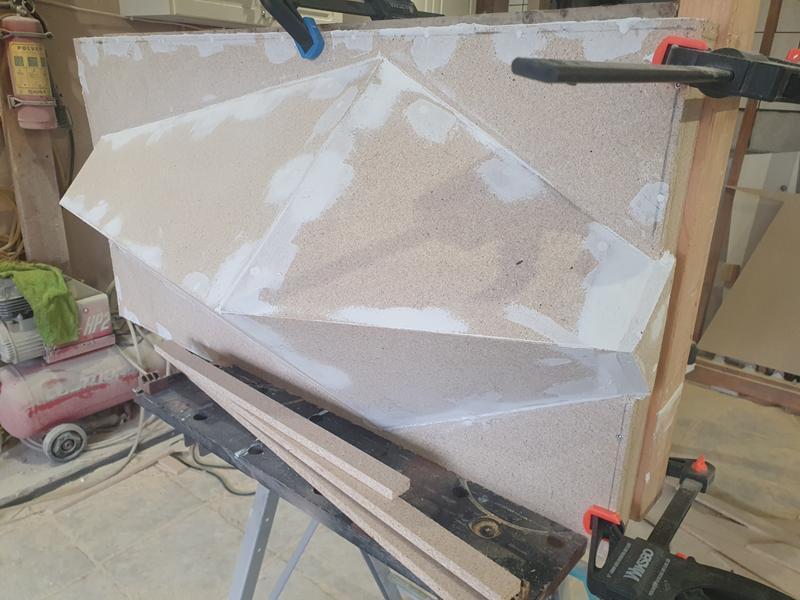

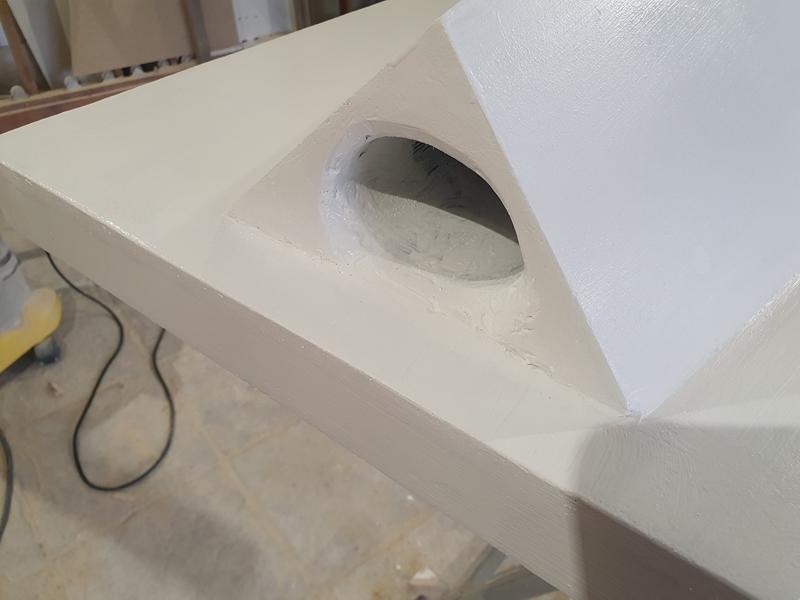

Högtalarna börjar se färdiga ut:

Jobbar på delningsfiltren nu:

Med komponenter men inte kopplat:

Börjar bli färdiglött:

Systemet är nu igång och spelar:

Mätningar

Jag är inte överens med att man skall mäta högtalare i döddämpat rum eller med ”fönster”. Fönstermätning innebär att man i mätprogrammet tar bort reflexerna i rummet. Sådana mätmetoder premierar direktstrålande högtalare och straffar ”rundstrålande” dito.

Orsaken till att jag inte är överens med ovanstående mätmetod är det faktum att frekvenskurvan inte blir som det låter eftersom frekvensernas reflexer inte kommer med. Som exempel kommer rundstrålande högtalare att visa en sämre frekvensgång över 1kHz pga att en stor del av ljudenergin dämpas bort.

En bättre mätmetod är det så kallat ”efterklangsrummet” som utvecklades av Statens Provningsanstalt i Sverige. Där kunde man nästan korrekt mäta även ”rundstrålande” högtalare på ett sätt att de mätmässigt kunde jämföras med ”direktstrålande”. Ett sådant rum kan man dock inte åstadkomma hemma i bostaden.
Det aktuella efterklangsrummet finns dock inte kvar efter att intresset från producenter sjönk kraftigt när de så kallat ”bioanläggningarna” började förgifta marknaden. Orsaken att de inte ville mäta dem var att de mäter så hopplöst dåligt att de hellre vill visa sina reklamproducerade mätningar.

Basen är alltid ett problem att mäta. Det krävs ett rum med måtten på minst 20x20x20 meter kraftigt ljuddämpat för att få en korrekt basfrekvenskurva. Inte ens högtalartillverkare har alltid sådana rum att mäta i. Man mäter då ofta utomhus för att få en korrekt kurva. Inte heller det blir korrekt eftersom man inte standardiserat (= alla mäter på samma sätt) mätförfarandet utomhus.

För att komma runt ovanstående mätproblem justerar jag ofta frekvenskurvan med 1/ 1 smooth. Det åtgärdar inte problemet med frekvensmätning men det lindrar problemen utom i basen som får en högre nivå än verklig nivå. Till mätningarna där jag använder REW som mätprogram:

Injustering i arbetsrum med en B&W DM-4 som jämförelse:
