Matrosim – A program that simulates reflex-free measurement
Version: 260321.BETA 1
När man mäter högtalare inne i sitt rum med REW skapas en frekvenskurva som nere i basen har väldiga kast. Vid de lägre frekvenserna blir mätresultatet alltså inte korrekt på grund av reflexer, stående vågor och nära till fasta ytor. Matrosim är tänkt att råda bot på det genom att simulera den gjorda mätkurvan till att motsvara en mätkurva i ett reflexfritt rum eller mätning utomhus.
Av integritetsskäl har detta program ingen utgående uppkoppling till exmag.se så programmet kan inte hålla reda på när uppdateringar finns. Det får var och en själva ombesörja genom att komma hit och jämföra det röda feta här ovan med vad för version den egna nedladdade har.
Kan laddas ner här:
Bilder

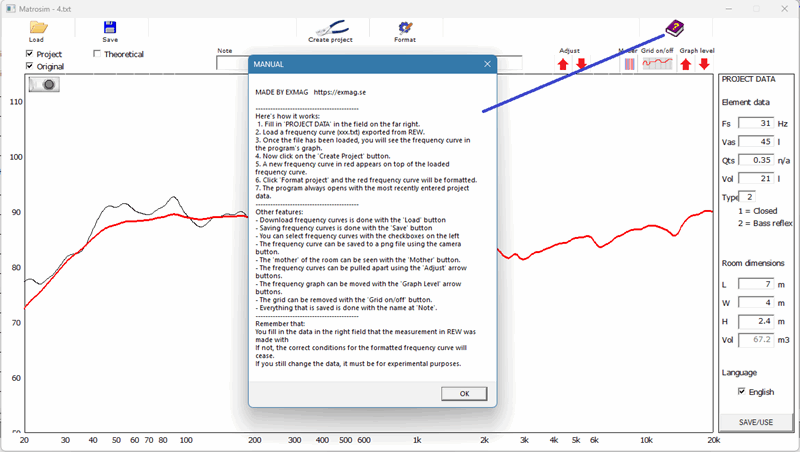

Klicka på bok-knappen och en enkel manual öppnas:

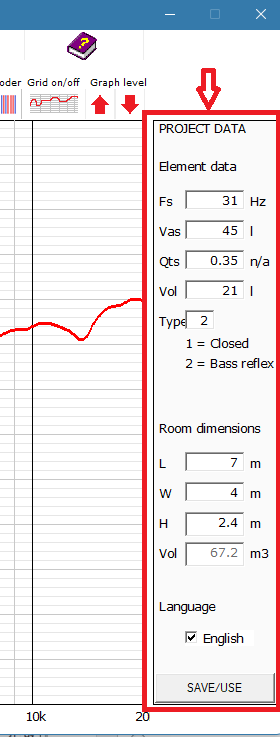

Börja med att fylla in dina data:

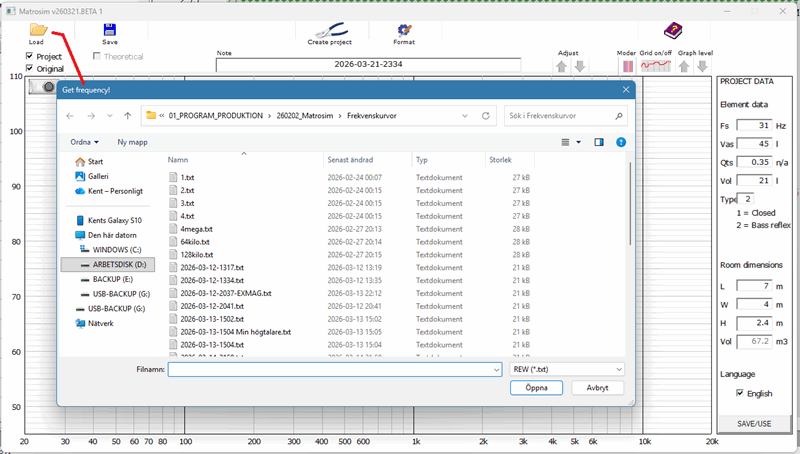

Hämta frekvenskurva:

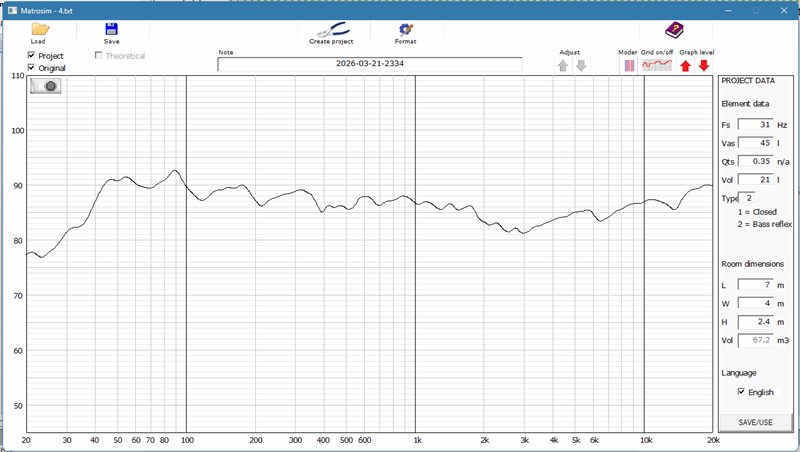

Frekvenskurvan hämtad:

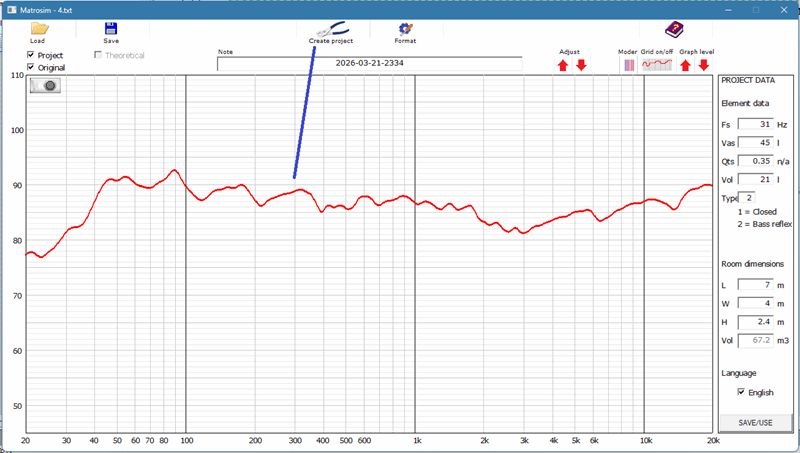

Klicka på ”Skapa projekt”. En röd frekvenskurva lägger sig över originalfrekvenskurvan:

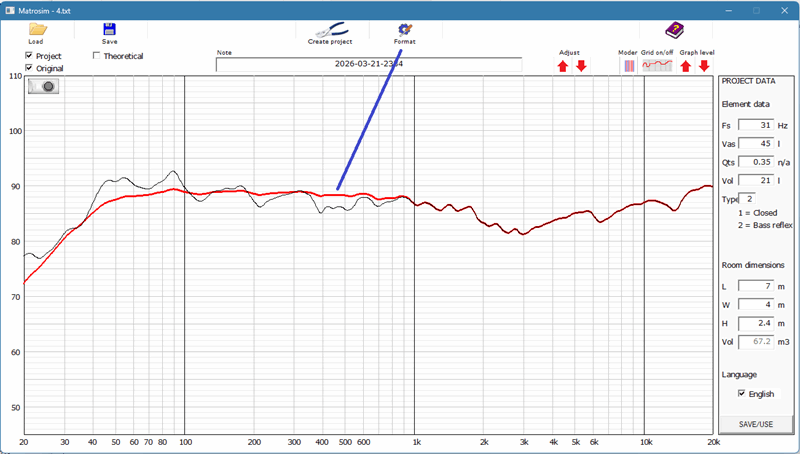

Klicka på ”Formatera”. Den röda frekvenskurvan räknas om till motsvarande reflexfri mätning:

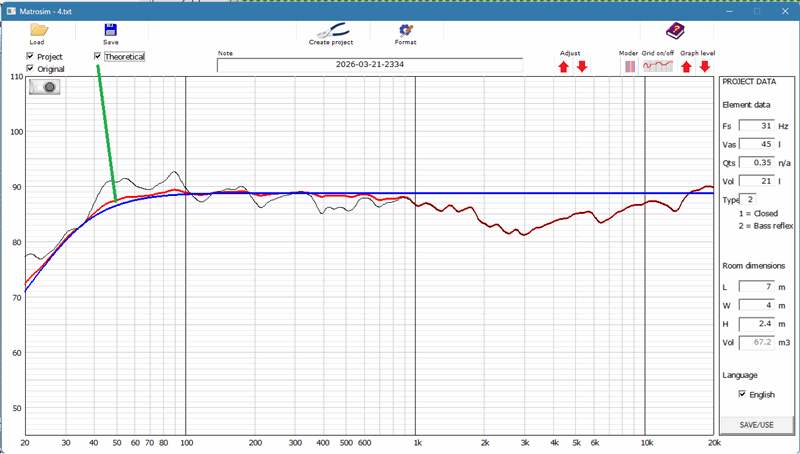

Bocka i ”Teoretisk”. En teoretisk frekvenskurva skapas. Med den kan man se hur nära teoretisk uträknad kurva man hamnat:

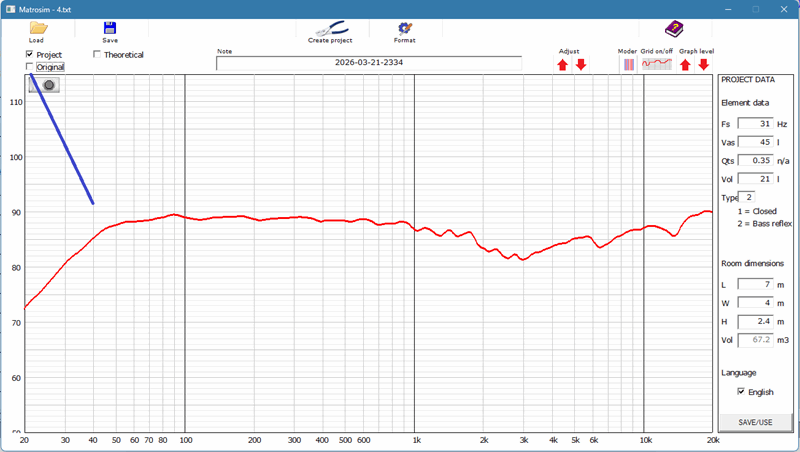

Bocka ur ”Original”. Originalkurvan försvinner:

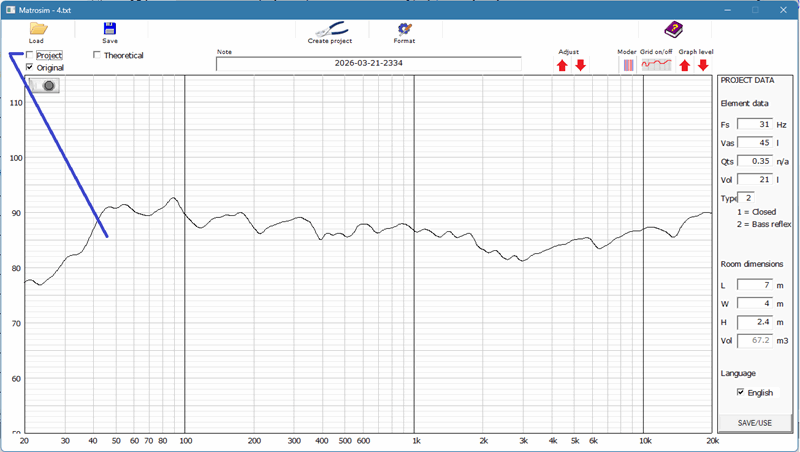

Bocka ur ”Projekt”. Projektkurvan försvinner:

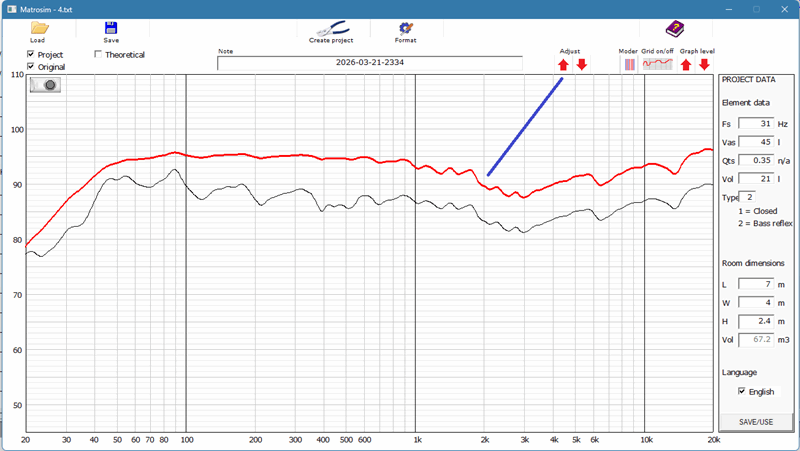

Genom att klicka på ”Justera” kan projektkurvan (röd) höjas eller sänkas relativt originalkurvan:

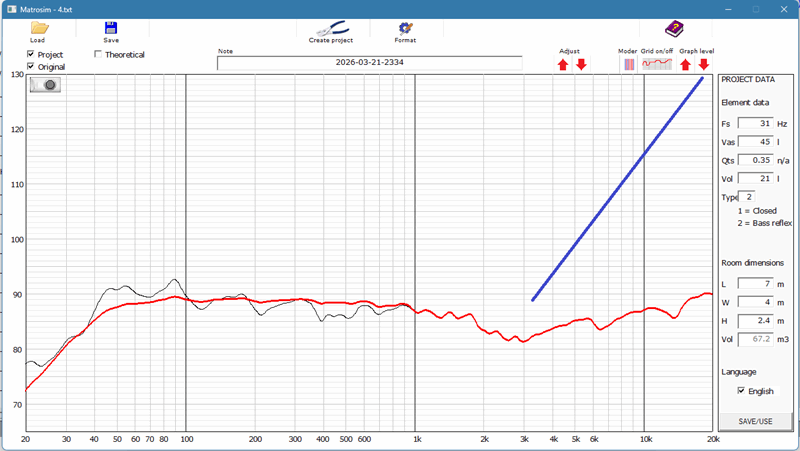

Genom att klicka på ”Grafnivå” kan hela frekvensbladet flyttas upp eller ner:

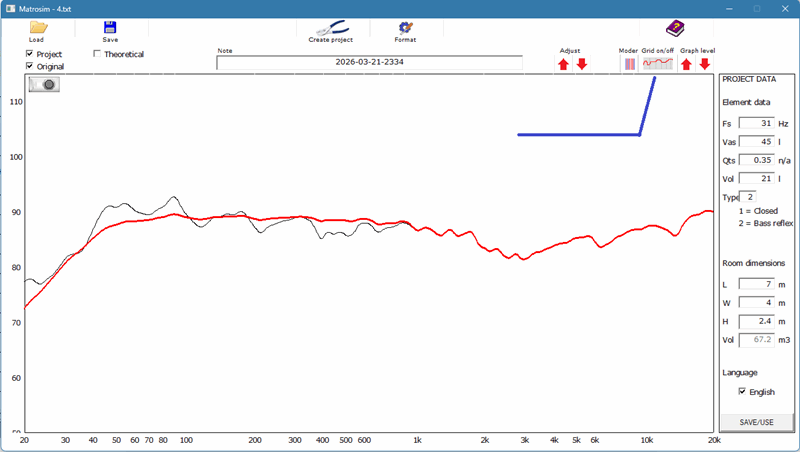

Genom att klicka på ”Grid av/på” kan man stänga av eller sätta på griden:

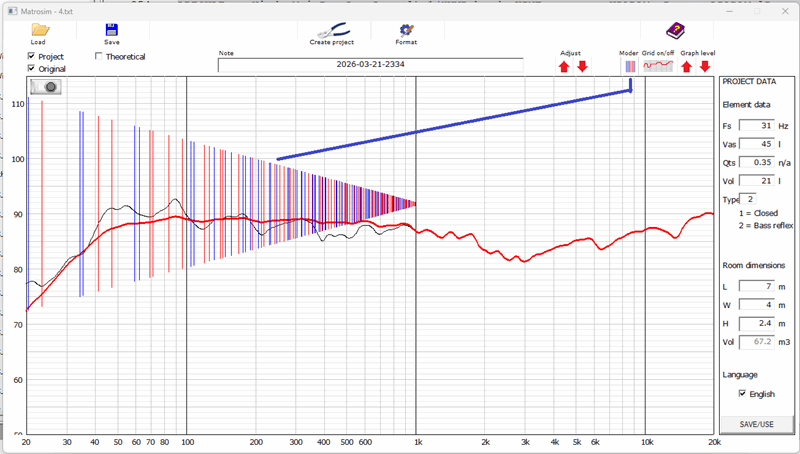

Genom att klicka på ”Moder” kan man få fram rumsmoderna för de valda rumsdimensionerna. Rött är toppar och blått är dalar. Dessa stämmer stämmer sällan med frekvenskurvan eftersom placeringen av högtalare och mikrofon inte är medräknat:

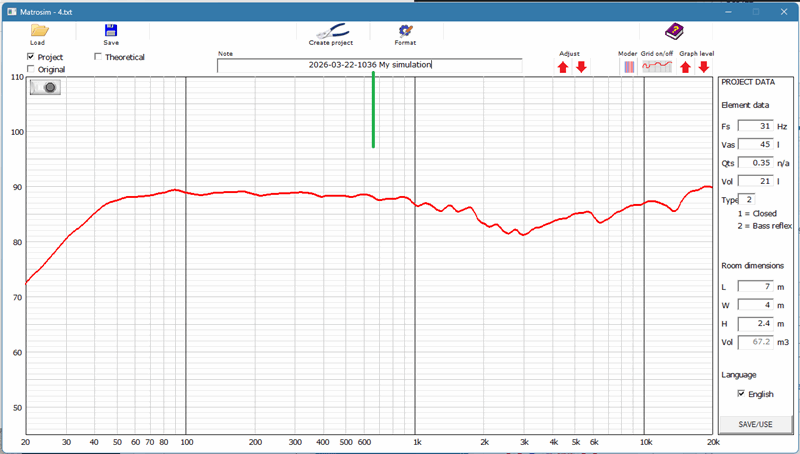

Under texten ”Notering” kan man skriva valfritt namn på projektkurvan. Förinskrivet är datum och tid. Detta syns också i grafen som kan sparas:

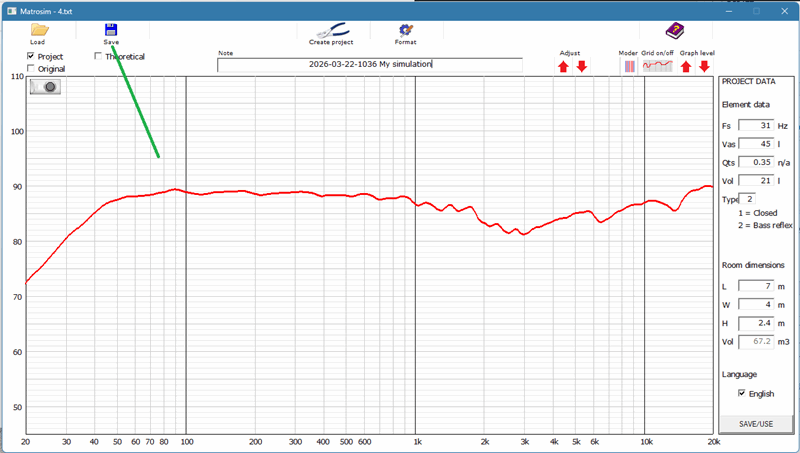

Klicka på ”Spara” och frekvenskurvan sparas på valfri plast. Den sparade frekvenskurvan kan sedan importeras i REW:

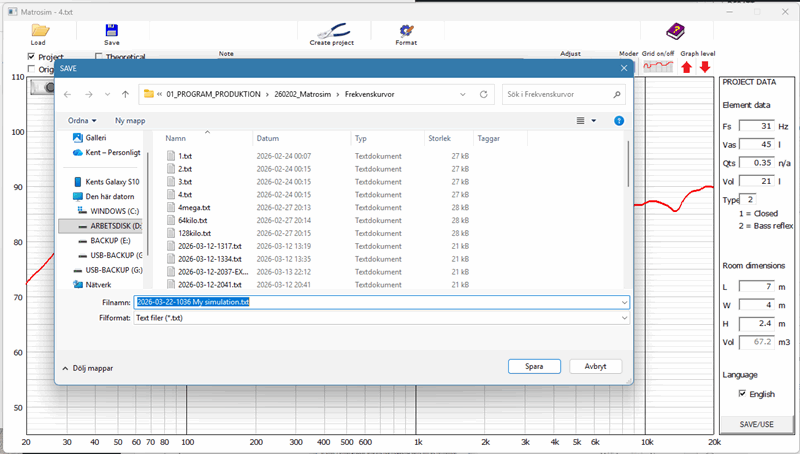

Sparadialogen öppnas. Filnamnet hämtas från ”Anteckning”. Välj plats och spara:

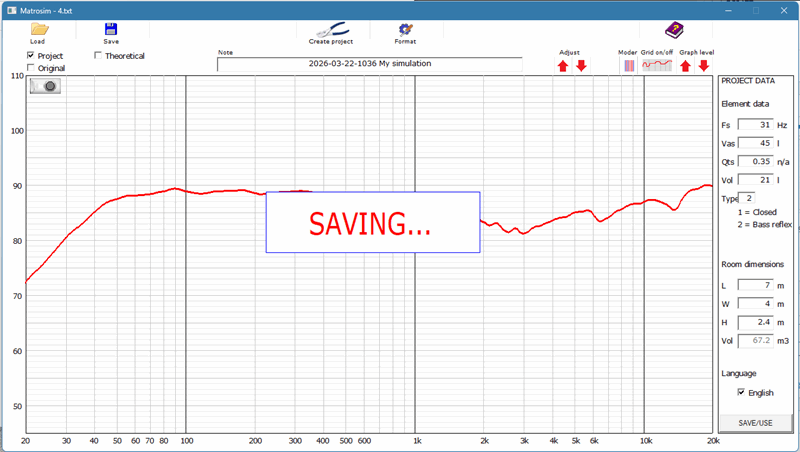

Frekvenskurvan sparas:

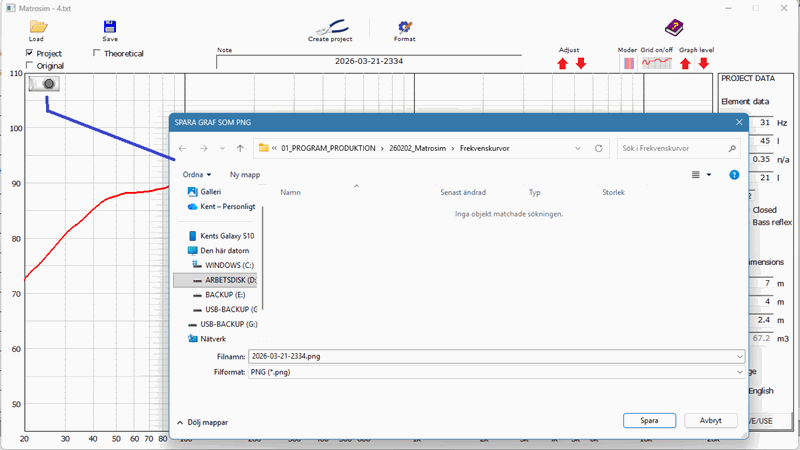

Klicka på kameran för att spara en png-bild av frekvenskurvan. Filnamnet är hämtat från ”Anteckningar”. En dialogruta öppnas. Välj plats och spara:

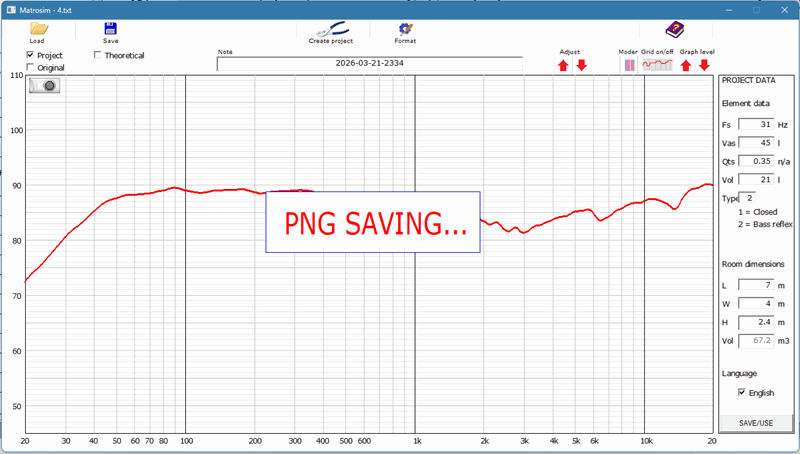

Png-bilden sparas:

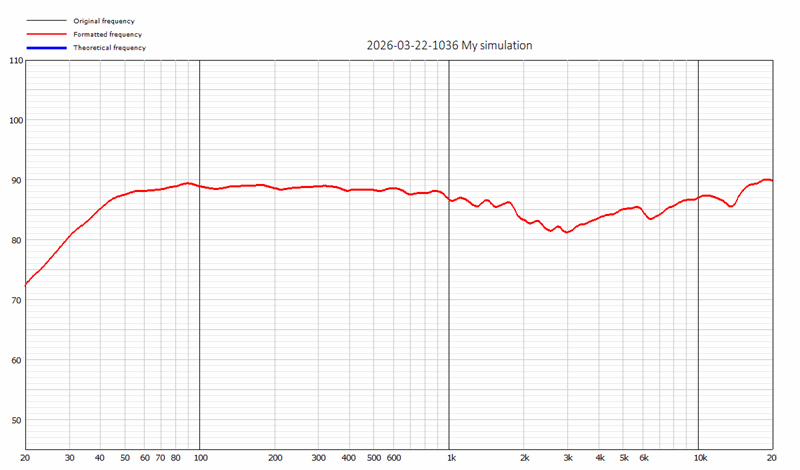

Det sparade frekvensbladet ser ut så här:
Kan laddas ner här:
Buggar och idéer kan man posta i kommentarsfältet nedan.
