Utrustning för kretskortsfärgning behövs för att sätta färg på kretskort. Jag tillverkade själv utrustningen som behövs med en 3D-skrivare. Efter att sett mängder av videos började jag först med att testa spraymåla med elementfärg. Det gick inte så bra eftersom färgen lossnar för lätt. Därefter började jag med att måla på UV-känslig färg som härdar under en ultraviolett lampa. Det blev väldigt ojämnt och såg inte alls bra ut. Testade också med att strycka ut färgen med att pressa en glasskiva mot kretskortet. Det blev bättre men väldigt svårt att få samma färgtjocklek på alla kretskort. Till slut valde jag nätmetoden som går ut på att stryka färgen på ett hårt, spänt och finmaskigt nät. Det blev absolut bästa så.
Så här gick det till:
Utrustning för kretskortsfärgning
Ritade först upp alla delar i Blender (här en del av flera). Blender är ett fullspäckat 3D-ritprogram som tyvärr kan ta lång tid att lära sig:
Skrev sedan ut delarna på en 3D-printer. Man behöver inte skriva ut sakerna på 3D-printer, det går utmärkt att bygga i trä eller liknande:
Kretskortsunderlaget:

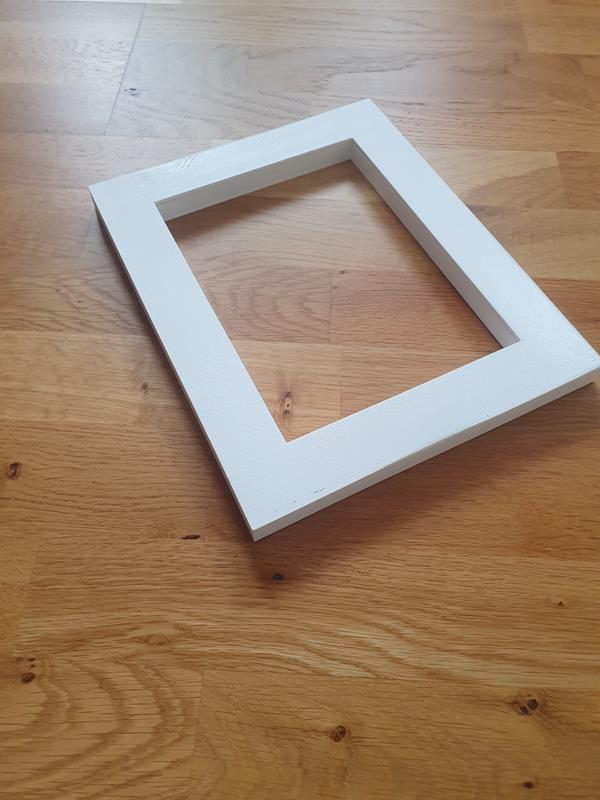

Nätramen där nätet skall spännas fast på:
Nätramen ihopsatt:
Här spänns ett nät fast med en nätspännare:
Här har ett nät spänts fast:
En UV-lamphållare skrivs ut:
Här är den utskriven:
En annan vy:

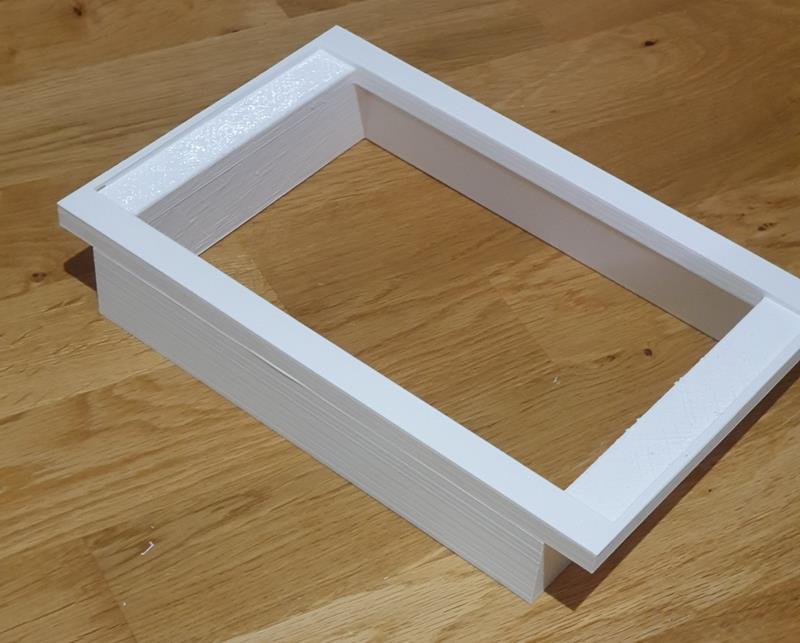

UV-lampans ram som skall sitta ovanpå hållaren:
UV-lampan (100 Watt) placeras ovanpå hållaren:

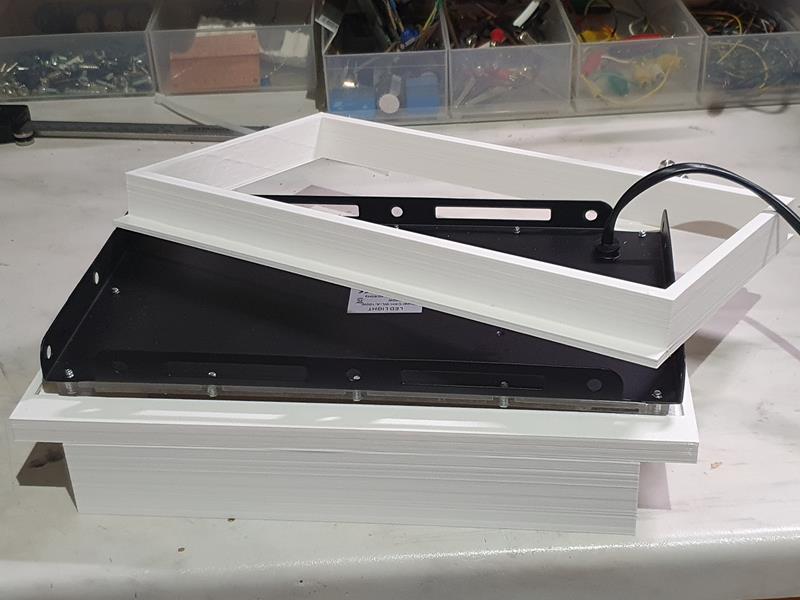

Ramen placeras ovanpå UV-lampan:
Så här ser det ut:

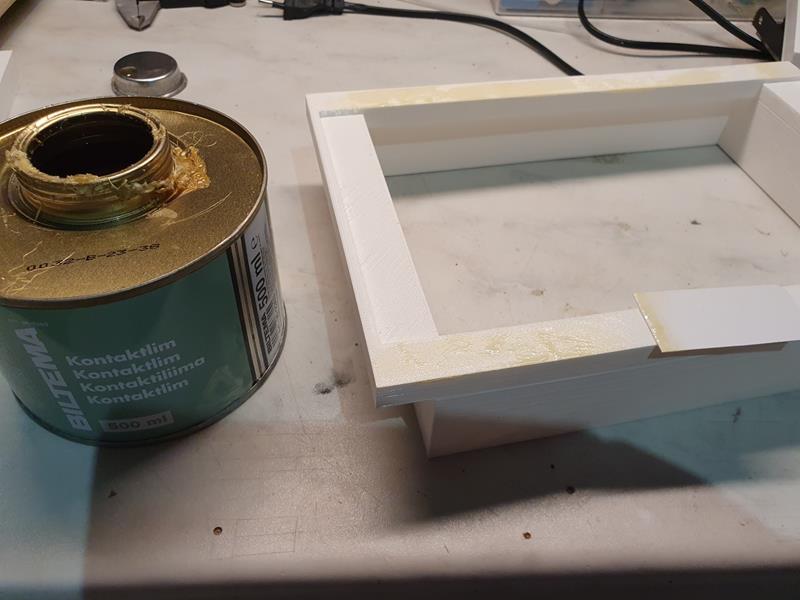

Först skall den dock limmas fast (använder kontaktlim men vanlig trälim fungerar bra också):
Här är den limmad och placerad ovanpå ramen:
Insidan kläs med den blanka sidan av alu-folie utåt (använder trälim):
Klar med alu-folien:
Lampan är monterad:
Lampan lyser:
Vänder på den mot kameran:
Mot bordet:
Här placeras den ovanpå kretskortshållaren:
Placerad ovanpå kretskortshållaren:
Första testet:
Efter 10 minuter under lampan blev färgen hård som emalj.
